液體轉子流量計規格該系列流量計它的支撐管與連接頭都為不銹鋼，外形美觀。

這兩款流量計跟我們現有的引進型玻璃液體轉子流量計是差不多的，無論從它的測量范圍和工作壓力、溫度等參數。但它總有自己的特色。

液體轉子流量計規格

不論液體轉子流量計是什么型，數值應與轉子的zui大面積相對即可。流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

眼睛齊平轉子的上端平面讀刻度，從0刻度方向開始。在液體轉子流量計上讀出的數據為瞬時流量，要么是體積流量，要么為質量流量。如為質量流量，你先換算為體積流量（單位m3/s），然后再根據液體轉子流量計的口徑用體積流量除以截面積就可以估算出來（注意：這里是估算，因為截面積不是線性的）

玻璃液體轉子流量計的刻度，是生產廠在本廠條件下用近于理想流體的水和干燥空氣作介質標定得到的。但在流量計的使用現場，有兩種情形不能直接使用它的刻度值：一是測量介質不是水和空氣，二是測且介質雖為水和空氣，但其狀態（溫度．壓力）與刻度狀態有別。這樣，在使用流量計時，為獲得正確測量結果，就出現了需要把刻度值進行修正的問題。因而，解決好玻璃液體轉子流量計刻度修正，是用好這種儀表的關鍵。

玻璃液體轉子流量計的刻度修正

玻璃液體轉子流量計的刻度，是生產廠在本廠條件下用近于理想流體的水和干燥空氣作介質標定得到的。但在流量計的使用現場，有兩種情形不能直接使用它的刻度值：

一是測量介質不是水和空氣。

二是測且介質雖為水和空氣，但其狀態（溫度。壓力）與刻度狀態有別。這樣，在使用流量計時，為獲得正確測量結果，就出現了需要把刻度值進行修正的問題。因而，解決好玻璃液體轉子流量計刻度修正，是用好這種儀表的關鍵。

考慮到環保儀器使用液體轉子流量計大量的用采測氣體介質流量，因此下文僅就氣體介質測量時的密度修正進行討論。由于氣體介質的粘度很小，故而討論時略去粘度影響。實踐證明，這不影響修正后的精度。

VA30S雖然它也是螺紋連接，但我們把它設計成為內螺紋。

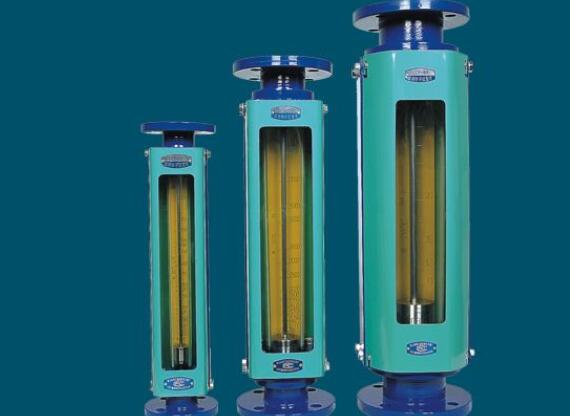

FA30S同樣它是法蘭連接的，外形上跟引進型FA10型流量計不太有區別，不過他的兩片可活動的法蘭不會因滑動而碰在一起，減少對外觀的損傷。這些變化雖然不大，但使得產品在選擇上更加人性化。

LZB-VA/FA30S玻璃液體轉子流量計主要技術參數

LZB-VA/FA30玻璃液體轉子流量計外形尺寸

金屬液體轉子流量計的選型

1、遠傳輸出型金屬液體轉子流量計的選用，要選擇適合使用場所防爆類型要求的流量計；安裝時還應注意儀表通電后的外殼緊固及接線口的密封，已達到防爆、防護、防侵蝕的要求。

2、對于被測介質溫度過高（＞220℃）或過低的場所，通常要對流量計的傳感器部分采取保溫或隔熱措施，為保證信號轉換器------指示器正常工作的環境溫度，應選擇高溫指示器。

3、對于有些需采取保溫或冷卻的被測介質，要選擇夾套型流量計。

4、對于流量計入口介質的壓力不穩，尤其用于氣體測量，為保證精度和使用壽命，應選用阻尼結構。

5、對于介質要求的壓力等級較高，超過標準壓力等級時，在選型時請選擇高壓型結構，高壓型采用HG20595-97RF帶頸對焊鋼制管法蘭。

6、金屬液體轉子流量計的測量準確度一般為2．5級，當要求測量準確度較高時，則不宜選擇金屬液體轉子流量計。

液體轉子流量計選型技術參數

1、流體種類：對于清澈和混雜的液體、清潔氣體和混雜氣體需選用不同的流量計。

2、流量范圍：流體流量范圍要適中，不能超出流量計的量程

3、管道尺寸：對于較小的管道尺寸，一般選用轉子、渦輪和液體轉子流量計，對于大的管道直徑一般用液體轉子流量計和超聲波流量計。有些材質的管道不適合用電磁和超聲波。
