靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。

1.適用管徑范圍寬：Φ10~Φ2000至更大；

2.適用溫度范圍廣：-196°C ~ 500°C；

3.適用高/低壓力工況：0~42MPa；

4.適用各種介質：氣體、液體（包括高粘度液體、漿體）、蒸汽；

5.適用于低流速介質，其可測量*低流速為0.08m/s。

1、結構

靶式流量計主要由測量管（外殼）、新型電容力傳感器、阻流件、積算顯示和輸出部分組成。

2、工作原理

當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：

F=CdAρ·V2/2

式中：F--阻流件所受的作用力

Cd--物體阻力系數

A--阻流件對測量管軸向投影面積(mm2)

ρ--工況下介質密度（kg/m3）

v--介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：

V=KF

式中：

V--電容力傳感器輸出的電壓（mV），  K--比例常數，  F--阻流件（靶）所受的作用力

由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量.

氣體類：

煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等

液體類：

重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等

蒸汽類：

過熱蒸汽、飽和蒸汽

口徑：DN15～DN500mm

公稱壓力：0.6～42MPa

工況溫度：+500℃～-200℃

精度：±0.2～±2.5%FS

量程比： 1：10

殼體：304不銹鋼(或按用戶要求協商提供)

供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）

輸出信號：4～20mA二線制；脈沖0～1000HZ；Hart通信；RS232/RS485(或按用戶要求協商提供)

防護等級：IP65；IP67

防爆標志：本安型ExiallCT4；隔爆型ExdllCT4

表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢

連接法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求提供各國法蘭標準

·整臺儀表在設計中無可動部件、插入式結構、拆卸方便

·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）

·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓

·儀表內設自檢程序，故障現象一目了然

·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠

·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定

·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低

·具有一體化溫度、壓力補償，直接輸出質量或標方

·具有可選小信號切除、非線性修正、濾波時間可選擇

·能準確測量常溫工況下的氣體、液體流量

·計量準確，精度可達到0.2%

·重復性好，一般為0.05～0.08%，測量快速

·壓力損失小，僅為標準孔板的1/2△P左右

·抗干擾，抗雜質能力特強

·可根據實際需要更換阻流件（靶片）而改變流量范圍

·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖

·安裝簡單方便，*易維護

·多種輸出形式，能遠傳各種參數

·抗震動性強，一定范圍內可測脈動流

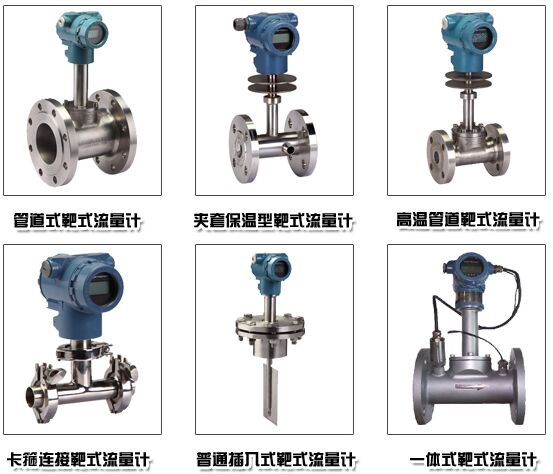

防爆靶式流量計分類
