分體式與一體式污水流量計如何接線圖解
點擊次數：5490 發布時間：2021-03-05 06:57:18

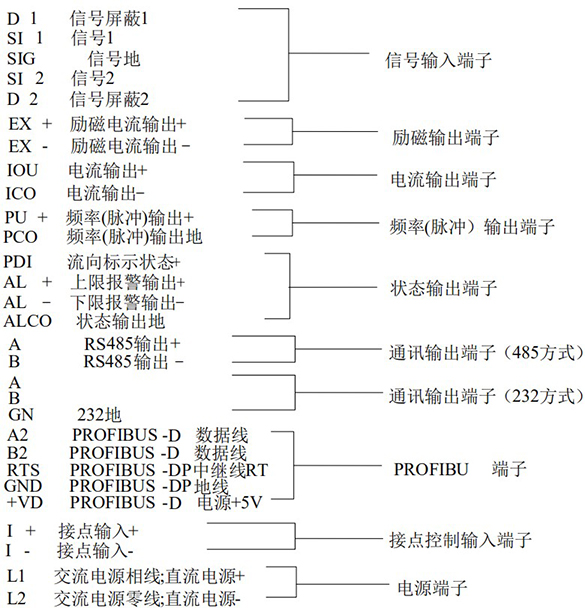

接線端子示意圖及端子定義

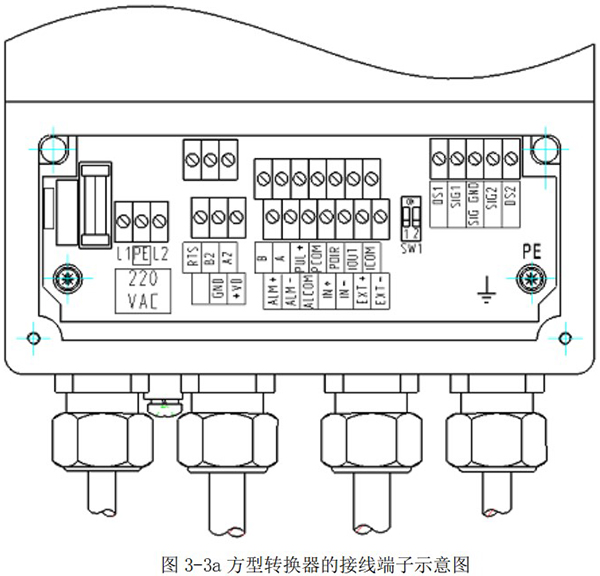

方型轉換器接線端子功能定義，見圖 3-3a

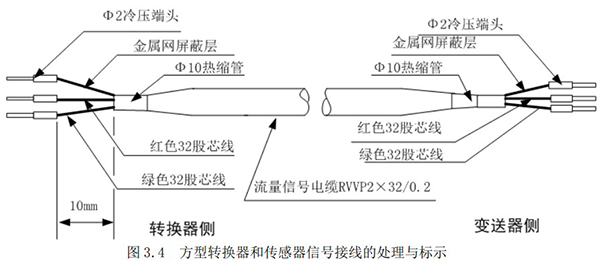

方型轉換器與傳感器信號接線的處理與標示，見圖 3.4
注：
轉換器側：
紅、綠芯線分別接到方形轉換器的 SIG1 和 SIG2 端子；
金屬網屏蔽層接到方形轉換器的 SIG GND 端子變送器側：
紅、綠芯線分別接到變送器的 SIG1 和 SIG2 端子；
金屬網屏蔽層接到變送器的 SIG GND 端子。
對于流量信號電纜，只要能夠正確接線，應盡量少剝屏蔽層。

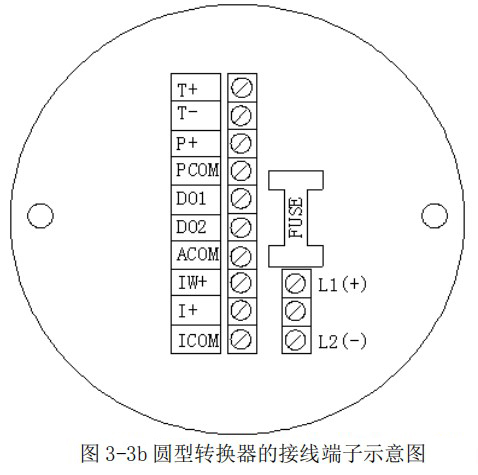

圓型轉換器接線端子功能定義，見圖 3-3b
電氣接線
為保證出線套的密封可靠，接線時應采用圓截面電纜。
接線要求
所有接線應在切斷供電電源后進行。
在確認電纜型號后，按規定進行接線，接線應正確、牢靠。
按正確程序?qū)㈦娎|穿進出線套：*先松開出線套壓緊螺母，拿掉堵板。依次給電纜套上壓緊螺母、橡膠圈，再將電纜穿出線套。接線完成后理順電纜，并旋緊壓緊螺母使橡膠圈緊壓電纜。
電纜剝線時，注意不要損傷應予保留的絕緣層。對流量信號芯線，只要可以接線，就盡量少剝屏蔽層。對 STT3200 電纜，兩同軸電纜的內層屏蔽泄漏線絞合后，應套上絕緣套管，然后再接至 SGND 端。對黑色半導體層應從根部切除，以免影響其他接線。
